潛水排污泵室外安裝方法（閥門設于污水井外）
時間：2013/8/14 來源：浙江揚子江泵業有限公司
問：貴公司前面講了潛水排污泵室外安裝（閥門設于污水井內）的安裝方法，那么現在將閥門安裝在污水井外應該怎么安裝？

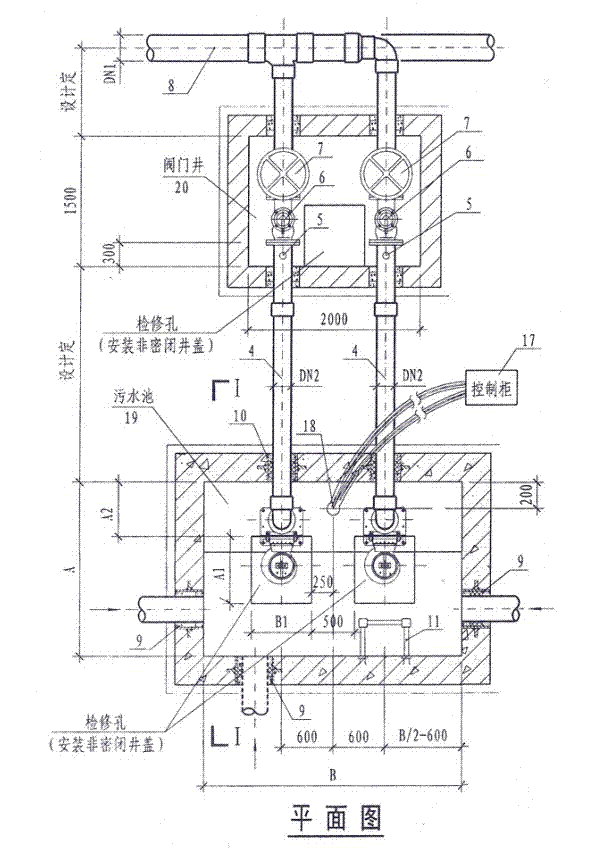

答：潛水排污泵室外安裝（閥門設于污水井外）可以參照下面的方法進行：
說明：1.本圖潛水排污泵采用液位自動控制。兩臺泵輪換工作，互為備用。h1為開泵水位，h0為停泵水位，當水位高出報警水位100mm時備用泵自投。

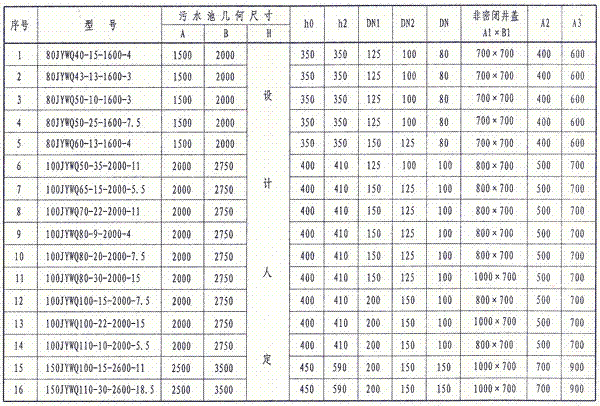

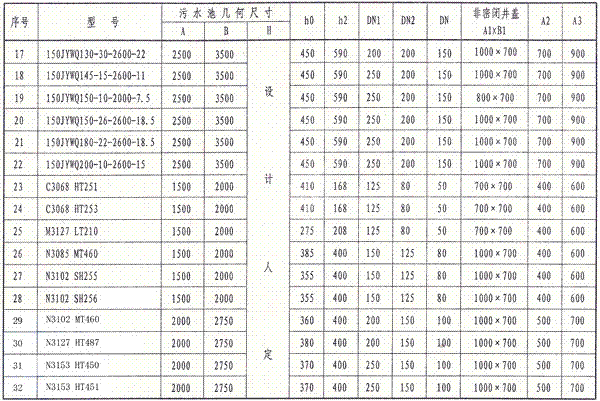

2.本圖設計材料表，安裝尺寸表詳見附表。
3.防水套管制作安裝詳見國標02S404.
4.潛水排污泵控制柜安裝位置由單項工程設計考慮，其型號規格可由泵廠配套供應。池外電線電纜應穿管敷設。
5.污水池（集水坑）進水管數量，位置，管徑及標高由單項工程設計確定。
6.節點A按到貨尺寸下料安裝。
7.若潛水排污泵自耦安裝對污水池（集水坑）池（坑）底無局部抬高要求，污水池（集水坑）底部可做平，相應控制尺寸應減少100mm。
附表一：設備材料表
注：設計人員也可根據實際情況確定污水池（集水坑）的平面尺寸。污水池（集水坑）深度應小于等于6.0m.
